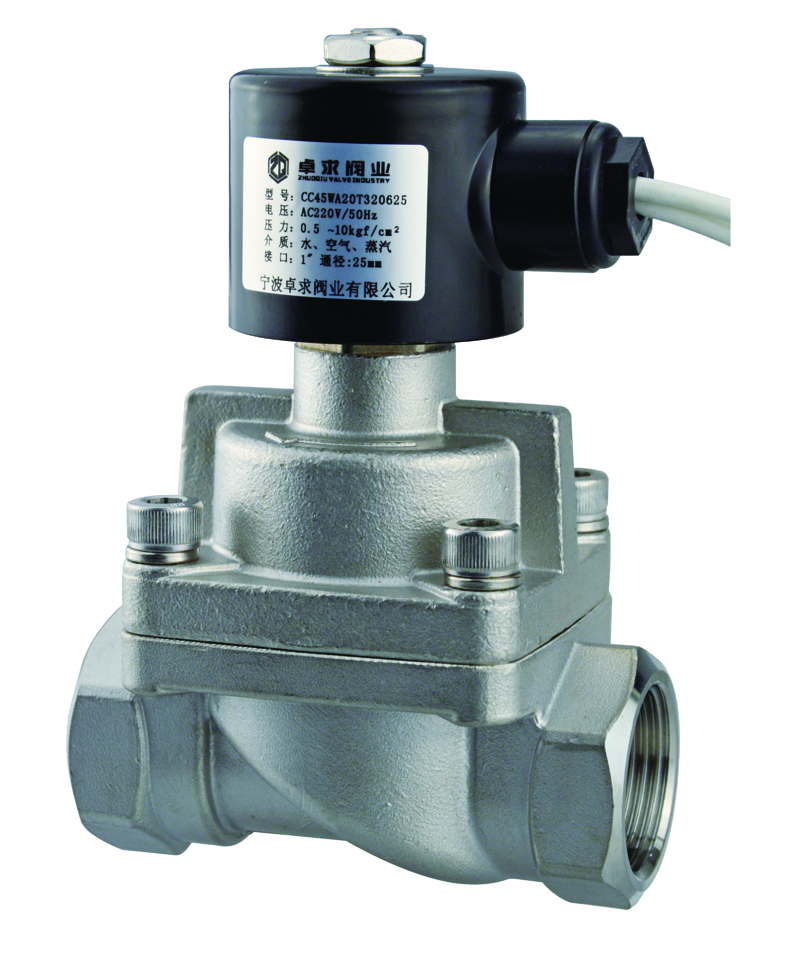

先导式二通电磁阀 CC45

先导式二通电磁阀

特点:
※ 密封件采用聚四氟乙烯材料(PTFE),以适用不同流体
※ 可用于中性气体和中性液体及蒸汽、导热油等介质
※ 常闭型:通电打开断电关闭
控制方式:先导式
阀体材质:黄铜、不锈钢 304 、不锈钢316
最大耐压:15bar 最大工作压力:0.5~10bar
环境温度:0℃~65℃
安 装:按阀体所标流向箭头水平安装,线圈向上。
标准电压:AC:220V/ 50HZ 240/60HZ,AC110V
DC:24V, 12V
电压波动:+10%~-10%
防护等级:D 型线圈 IP65 100%ED
密 封:可选 PTFE(T)、NBR(N)、VITON(V)
电气连接:DIN 接线盒(PG11)
介质粘度:小于 20cs±
介质:中性液体、中性气体
介质温度:PTFE(0~+180℃)
               NBR (-10~+80℃)
              VITON( -20~+150℃)
  • 型号规格
  • 产品结构






接管尺寸 G



流量通径mm



流量系数CV



流体压力范围(bar)



线圈



功率

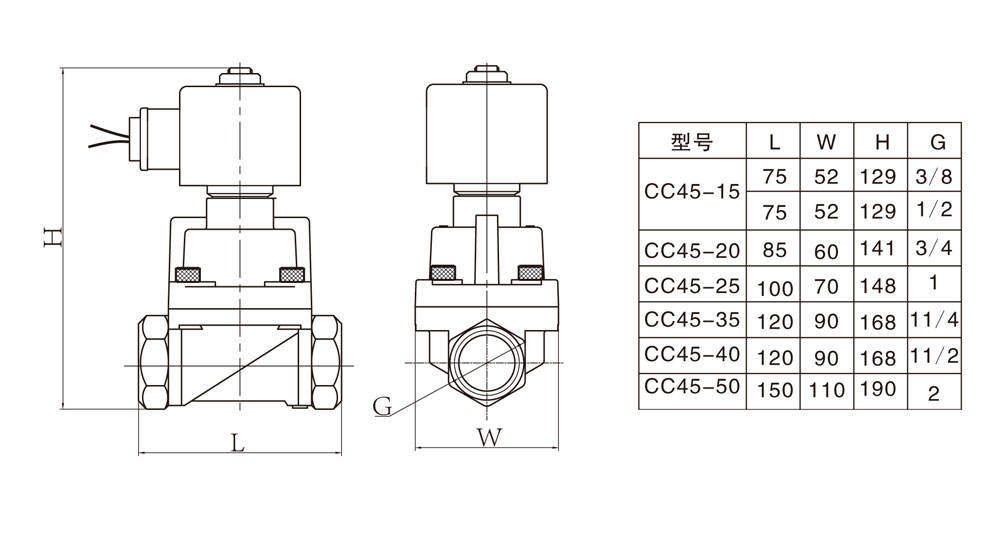

外形尺寸长×宽×高L×W×H



重量KG



订货型号

以下表中电压为220VAC

50/60HZ

气体

液体



配置



AC 220V



DC 24V

AC

DC

AC

DC



3 / 8”

15

4.5

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

75×52×129

1.25

CC45DA20V310315

15

4.5

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

75×52×129

1.25

CC45WA20T310315



1 / 2”

15

4.5

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

75×52×129

1.2

CC45DA20V310415

15

4.5

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

75×52×129

1.2

CC45WA20T310415



3 / 4”

20

9.0

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

85×60×141

1.5

CC45DA20V310520

20

9.0

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

85×60×141

1.5

CC45WA20T310520



1 ”

25

13

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

100×70×148

1.9

CC45DA20V310625

25

13

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

100×70×148

1.9

CC45WA20T310625



1 1/ 4

35

26

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

120×90×168

3.6

CC45DA20V310735

35

26

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

120×90×168

3.6

CC45WA20T310735



1 1/ 2”

35

26

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

120×90×168

3.5

CC45DA20V310840

35

26

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

120×90×168

3.5

CC45WA20T310840



2”

45

45

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

150×110×190

4.5

CC45DA20V310950

45

45

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

150×110×190

4.5

CC45WA20T310950

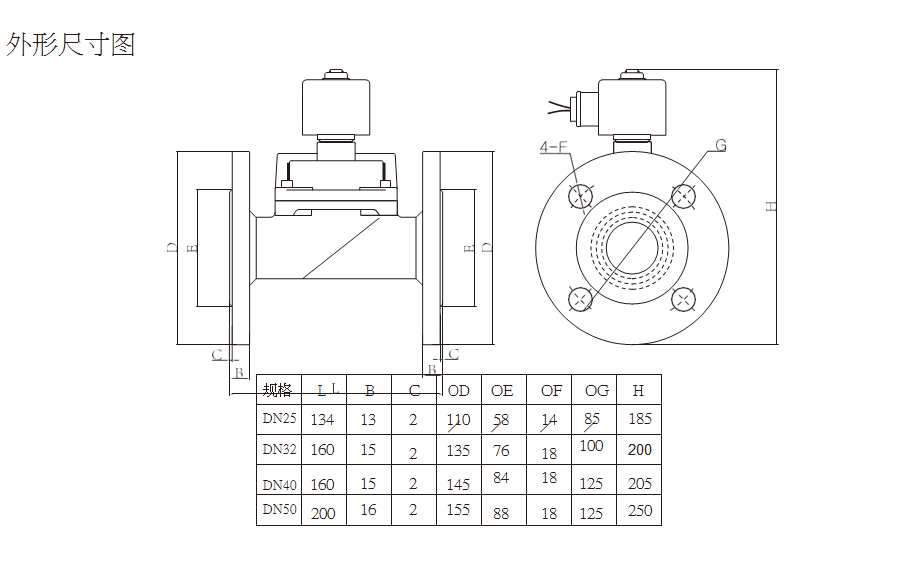

法兰连接

25

13

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

134×110×185

3.4

CC45DA20V321025

25

13

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

134×110×185

3.4

CC45WA20T321025

35

26

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

160×135×200

6

CC45DA20V321035

35

26

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

160×135×200

6

CC45WA20T321035

40

26

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

160×145×205

6.5

CC45DA20V321040

40

26

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

160×145×205

6.5

CC45WA20T321040

50

45

0.5-15

0.5-15

0.5-15

0.5-15

D

20

20

200×155×250

7.3

CC45DA20V321050

50

45

0.5-10

0.5-10

0.5-10

0.5-10

W

30

25

200×155×250

7.3

CC45WA20T321050




1

2

3

4

5

6

7

8



CC45型



线圈类型



电压

密封材



阀体材质类型



连接方式



流量通径



其它选配

C

C

45

D

A20

T

31

03

15





C=先导



C=常闭



45=系列



D=塑封接



A24=AC24V



T=PTFE

聚四氟乙烯N=NBR

丁腈橡胶V=VITON

氟橡胶



31=黄铜



03=3/8''



15=15.0

20=20.0

25=25.0

35=35.0

40=40.0

50=50.0



L=带灯接线盒



线盒式

A36=AC36V



04=1/2''

J=外置降温模块







A=铁壳接

A48=AC48V

32=SS304

05=3/4''

D=数字定时器







线 盒 式 W=铁壳引线式

A10=AC110V A20=AC220V D12=DC12V

D24=DC24V

不锈钢浇铸



33=SS316

不锈钢浇铸

06=1''

07=1 1/4''

08=1 1/2''

09=2''

N=美标NPT

连接其他螺纹可以定制









D36=DC36V



10=法兰连接
