三通电磁阀 D631

三通电磁阀

特点:
二位三通板型直动式常闭型
可用于中性气体和中性液体的自动控制
板型直动式三通安装于集成板之上,可根据需求组合成混
合集成式,即二位二通与二位三通混装,来实现自动化
体积小、流量大、结构简单
控制方式:直动式
阀体材质:黄铜
最大耐压:24bar 最大工作压力:0~16bar
环境温度:0℃~65℃
安 装:按样本流向图安装,线圈朝上水平安装
标准电压:AC:220V/50HZ 240/60HZ,AC110V
DC=24V, 12V
电压波动:+10%~-10%
防护等级:IP65 100%ED
密 封:可选 NBR(N)、EPDM(E)、VITON(V)
电气连接: DIN接线盒(PG11) 引线式(可选配)
介质粘度:20cst
介质:中性液体、中性气体
介质温度:NBR (-10~+80℃)
EPDM ( - 30~+130℃)
VITON (-20~+150℃)

  • 型号规格

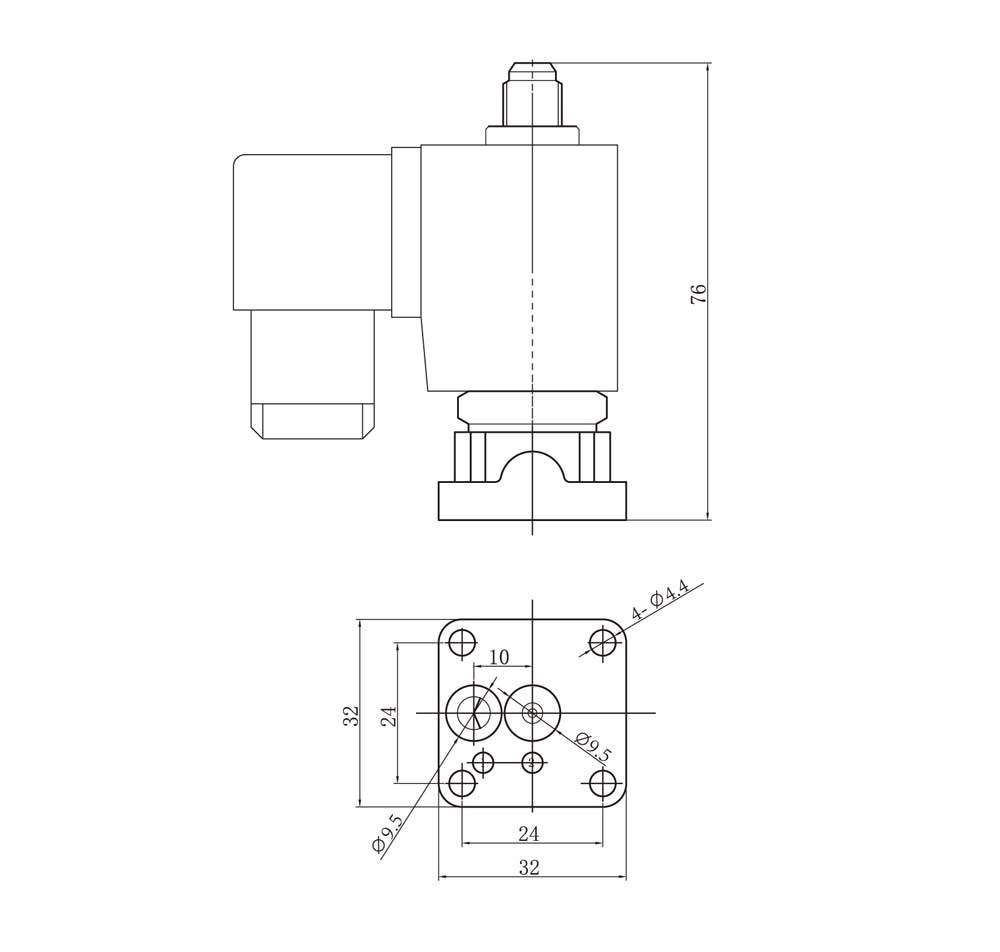

  • 产品结构

接管尺寸



流量通径mm

流体压力范围(bar)

线圈

功率



外形尺寸长×高L×H



重量KG



订货型号

以下表中电压为220VAC - 50/60HZ

气体

液体



配置

AC 220V

DC 24V

本体孔

顶部孔

AC

DC

AC

DC



板式

1.5

1.5

0-10

0-10

0-10

0-10

D

22

13

32×32×76

0.28

D631DA20N3111R2

2.0

1.5

0-7

0-6

0-7

0- 6

D

22

13

32×32×76

0.28

D631DA20N311102

2.5

1.5

0-5

0-4

0-5

0- 4

D

22

13

32×32×76

0.28

D631DA20N3111R3


1

2

3

4

5

6

7

8



D63型



线圈类型



电压



密封材料



阀体材质类型



连接方式

流量通



其它选配

D

631

D

A20

N

31

11

02





D:直动



631=常闭型



D=塑封接

A24=AC24V



N=NBR 丁腈橡胶



31=锻黄铜



11=板型

02=2.0

L=带灯接线盒

式 二 位

632=常开型

线盒式

A36=AC36V





集成式

R2=1.5

J=外置降温模块

三通

634=通用型



A48=AC48V

V=VITON 氟橡胶





R3=2.5

D=数字定时器





N=塑封引

线式

A10=AC110V D12=DC12V



E=EPDM 三元乙丙







N=美标NPT连接

其他螺纹可以定制







A20=AC220V

















D24=DC24V D36=DC36V
